静音型全自动镶嵌成型机

静音型全自动镶嵌成型机

台湾TOPTECH镶嵌机,进口镶嵌机

遵循标准:
简介:
金相镶嵌机产品图片展示及产品参数介绍,创诚致佳销售的镶嵌机有:金相自动镶嵌机、全自动镶嵌机、金相热镶嵌机、液压热镶嵌机、金相试样半自动镶嵌机等多种产品,如需采购金相镶嵌机,欢迎联系创诚致佳咨询价格。本静音型全自动镶嵌成型机的特点:产品特点:体积迷你不占空间节能省电无声镶嵌 1.把手:快拆把手操作简便 2.操控全自动:即学即用一键成型 3.过滤组:过滤水中杂质延长水阀寿命 4.特制马达:高效能极静音电机噪音值低于48分贝适合实验室,高安静要求场所使用
硬度测试
金相制样(切割,磨抛,镶嵌)
显微镜
质构仪、物性分析
橡胶制品测试
万 能试验机
环境试验箱
量具
进口打标机
红外热像仪
厚度测量
粗糙度仪
探伤仪
长度测量
汽车专用检测设备
密度浓度计
表面光学检测
三坐标测量
其他仪器设备

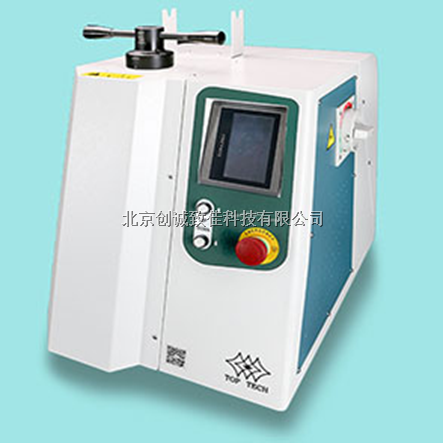

静音型全自动镶嵌成型机产品介绍

静音型全自动镶嵌成型机L/L-E3体积迷你不占空间节能省电无声镶嵌,人性化操作介面,可设定补压压力,加热温度,加热时间,冷却时间。


体积迷你不占空间节能省电无声镶嵌

1.把手:快拆把手操作简便

2.操控全自动:即学即用一键成型

3.过滤组:过滤水中杂质延长水阀寿命

4.特制马达:高效能极静音电机噪音值低于48分贝适合实验室,高安静要求场所使用

5.节能省电:相比他牌同级机型节能省电达50%降低成本提高经济效益

6.保养方便:前盖全开设计可大幅减少保养时间

7.多重温控保护:温度控制保护回路防止加热器过热确保安全

8.触控萤幕:高画质彩色萤幕清晰易懂,PLC高阶控制器

9.机台小型化:相比他牌同级机型节省空间达40%提高空间使用率

10.移动式工作桌:全功能活动储物柜TA07(选配)

11.人性化操作介面,可设定补压压力,加热温度,加热时间,冷却时间。

12.内含10组记忆模组,可储存样品名称及参数值,缩短制样时间。

13.新样品只需要第一次参数设定,之后同样品只需一键启动,方便快速。

14.可显示样品在模具管内压力值(以kg / cm2及PSI单位显示)。


注1:特殊尺寸及形状,可另外订制。

注2:同时制作2个样品时,需另外购买隔板。

注3:需特殊温度,可另外订制。

注4:此压力指油压缸出力轴,模具管内样品压力请参考下一页。特殊压力可订制。

(本公司保留更改设计的权利,恕不另行通知。)





静音型全自动镶嵌成型机技术参数

机型

L1

L1-E3

镶埋尺寸

Ø25mm

Ø32mm

Ø40mm

Ø50mm

Ø25mm

Ø32mm

Ø40mm

Ø50mm

驱动方式

电动高效率马达驱动,油压压力自动补偿

镶埋数量

1 /- 1

1~3 /

温度控制

0~250°C       (1°C/单位)- 2

空转噪音值

68~75dB

70~77dB

69~76dB

72~78dB

加热能力

1200W

1600W

2400W

3200W

2000W

2400W

3200W

4000W

设定压力

0~180kg/cm2     (1 kg/cm2/单位)-注 3

加热时间

最大 3600 (60 )

冷却时间

最大 1800 (30 )

模组设定

100组(可设定补压压力,加热温度,加热时间,冷却时间)

机台安裝尺寸

(x x )

55x68x59cm

55x68x70cm

重量

82Kg

83Kg

84Kg

87Kg

出入水管

10mm 低压水管(內径 Ø10mm-外径 Ø15mm)

冷却装置

电磁水阀自动外接水循环冷却

电源

交流220V单相(特殊电压需订做)





标准配件

样品夹:1

漏斗:1

滤水器:1

汤匙:1

镶埋粉:1Kg(2.2lb)

管夹:6

接头:2

自攻螺丝:6

隔板(E3)2

压克力粉:2kgs(4.4lb)
















机型

L2

L2-E3

镶埋尺寸

Ø25mm

Ø32mm

Ø40mm

Ø50mm

Ø25mm

Ø32mm

Ø40mm

Ø50mm

驱动方式

电动高效率马达驱动,油压压力自动补偿

镶埋数量

1~2 /x2-1

1~3 /x2

温度控制

0~250°C       (1°C/單位)- 2

空转噪音值

69~75dB

70~78dB

70~77dB

74~78dB

加热能力

2400W

3200W

4800W

6400W

总耗电量

3200W

4000W

5600W

7200W

设定压力

0~180kg/cm2     (1 kg/cm2/单位)-注 3

加热时间

最大 3600 (60 )

冷却时间

最大 1800 (30 )

模组设定

100 (可设定补压压力,加热温度,加热时间,冷却时间)

机台安裝尺寸

(x x )

79x68x59cm

79x68x71cm

重量

124Kg

125Kg

128Kg

131Kg

出入水管

10mm 低压水管(內径 Ø10mm-外径 Ø15mm)

冷却装置

电磁水阀自动外接水循环冷却

电源

交流220V单相(特殊电压需订做)





标准配件

样品夹:1

漏斗:1

滤水器:1

汤匙:1

镶埋粉:1Kg(2.2lb)

管夹:6

接头:2

自攻螺丝:6

隔板(E3)2

压克力粉:2kgs(4.4lb)
















注1:制作2个样品时,需另外购买隔板。

注2:需特殊温度,可另外订制。

注3:此压力指油压缸出力轴,模具管内样品压力请参考下一页。特殊压力可订制。

注4:特殊尺寸及形状,可另外订制。


静音型全自动镶嵌成型机标准配置

静音型全自动镶嵌成型机主机;镶嵌粉;圆形模具

静音型全自动镶嵌成型机可选配件



【样品压力对照表】


公制 (Kg/cm2)

英制(psi)

浦压压力

0~180

0~2558

机台最大压力

180

2558



样品尺寸

样品最大压力(Kg/cm2

Ø25mm

720

Ø32mm

440

Ø40mm

281

Ø50mm

180



样品尺寸

样品最大压力(psi)

Ø25mm

10234

Ø32mm

6246

Ø40mm

3998

Ø50mm

2558



【工作桌尺寸】

TF01

TF02

尺寸

1000*800*700 mm

1200*1000*700 mm







【耗材】

压克力粉,热塑性,透明度高

料号

S030201

1 kg

S030201-1

5 kg

S030201-2

10 kg

具导电性电木粉,热固性,酚甲醛树脂

料号

S030106

1 lb (0.45kg)

电木粉,热固性,酚甲醛树脂



料号

S03001

黑色-25 kg

S03001-1

黑色-1 kg

S03002

棕色-25 kg

S03002-1

棕色-1 kg

S03002-2

棕色-2 kg

S03003

綠色-25 kg

S03003-1

綠色-1 kg

S03004

紅色-25 kg

S03004-1

紅色-1 kg

备注:耗材详细资料,请参考









【内膜管组合加购/选购】

Ø40 模具管

內模管组合

尺寸

Ø25

Ø30

Ø32

Ø40

(单模)

料号

ML40AD0215A

ML40AD0214A

ML40AD0213A

-

內模管组合

尺寸

Ø25

Ø30

Ø32

Ø40

(三模)

料号

ML40AE0215A

ML40AE0214A

ML40AE0213A

-

Ø50 模具管

內模管组合

尺寸

Ø25

Ø30

Ø32

Ø40

(单模)

料号

ML50AD0216A

ML50AD0215A

ML50AD0214A

ML50AD0213A

內模管组合

尺寸

Ø25

Ø30

Ø32

Ø40

(三模)

料号

ML50AE0216A

ML50AE0215A

ML50AE0214A

ML50AE0213A

1:內模管组含

单模: 上锁盖组,隔板x 1,内模管,下压模头。

: 上锁盖组,隔板x 2,内模管,下压模头。

2: 如有需特殊规格,请致电询问。

3:Ø32mm 以下模具管无法放置内模管。



【加购、选购附件】

(内隔板料号)




规格

材质

材质 (镀铬)

公制 (mm)

Ø25

ML25AE0210-1

ML25AE0210-2

Ø32

M32C0006-1

M32C0006-3

Ø38

-

-

Ø40

M40C0006-1

M40C0006-2

Ø50

ML50DG0210-1

ML50DG0210-2

 英制 (in)

1"

-

M25AE0211

1 1 "

4

M32C0011

M32C0011-1

1 1 "

2

ML38AE0206

ML38AE0206-1

2"

-

-

备注

其他特殊尺寸可以订制



(沉水泵浦)

QWP06001

1Ø-110V-50/60HZ

QWP06002

1Ø-220V-50/60HZ

QWP06002-1

1Ø-200V-50/60HZ



【选购亚克力模式】

NO.

尺寸(mm)

重量(g)

考高度(mm)

成型数量



单模

φ25

9



16



1

φ32

15

φ40

23

φ50

35



三模

φ25

9 x 3



16



3

φ32

15 x 3

φ40

23 x 3

φ50

35 x 3



-

φ25

2 - 9



16



2

φ32

2 - 15

φ40

2 - 23

φ50

2 - 35



-三模

φ25

2 9 x 3



16



6

φ32

2 15 x 3

φ40

2 23 x 3

φ50

2 35 x 3

注1:单模,三模适用机种为L1及L1-E3双柱 - 单模,双柱 - 三模适用机种为L2及L2-E3。

注2:总时间依尺寸外径决定加热时间,约18~25分钟。(参考值)

注3:镶嵌高度高于32mm以上,则会出现气泡产生,尽可依照参考高度为标准。
