实验金相切割机

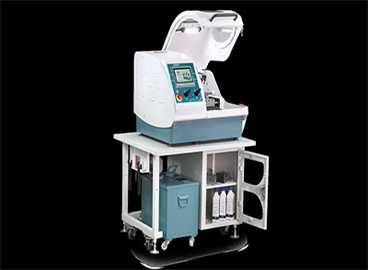

  • 实验金相切割机图片
  • 实验金相切割机图片

实验金相切割机

台湾进口切割机,切割机品牌

  • 型号:PRECISO-CLM50
  • 品牌:TOP TECH
  • 产地:台湾
遵循标准:
简介:
1.直觉式面板:操作页面采高辨识度之大图示,浅显易懂,大幅降低人员操作时间。 2.机台转速:最高达5000RPM之可调转速设计,搭配精准之进给速度控制及使用。 3. Top Tech刀片,​可轻松满足各式材料之切割需求。 4. LED照明设备:横挂式置顶LED光源,照亮作业空间及增加切割之可观察性。 5. X轴进给切割移动可达200mm。 6. Y轴选购横移平台,可使用连续切割功能,左右横移达80mm。

实验金相切割机产品介绍

产品特点: 7寸彩色触控面板及视觉化人机操控,X,Y,Z三轴精密切割,可程式化切割参数设定,具归零,快速定位及切割距离设定等设计,切割室配有LED灯光照明,使用者可清楚观察整个切割过程,电子磁控安全防护机构,确保切割环境之高安全等级。

1.直觉式面板:操作页面采高辨识度之大图示,浅显易懂,大幅降低人员操作时间。

2.机台转速:最高达5000RPM之可调转速设计,搭配精准之进给速度控制及使用。

3. Top Tech刀片,可轻松满足各式材料之切割需求。

4. LED照明设备:横挂式置顶LED光源,照亮作业空间及增加切割之可观察性。

5. X轴进给切割移动可达200mm。

6. Y轴选购横移平台,可使用连续切割功能,左右横移达80mm。

7.ž轴移动可达为50mm,可依刀片实际大小升降,节省耗材成本。

8.记忆模组:机台可记忆10组砂轮片参数,可存取不同的工件材质及切割参数。

9.等宽,不等宽连续横移切割功能:选购横移平台可使用连续切割功能,针对工件进行等宽及不等宽连续切割。

10.雷射对刀辅助切割:机台具备雷射对刀装置,协助使用者精准取样。

11.切割马力:高达1500W,不仅可切割更多非传统材料,亦可藉由切面完整性的提高,缩短后续制备之时间。

12.自动加减速:切割速度根据样品大小及硬度自行增减,当马达负载过大时,自动减缓进给速度,于侦测到负载变小时,回升原先设定速度。



【平台及夹具】

品名

尺寸

T型平台(标配)

317*210mm

横移座(选配)

195*180mm

快速夹钳组


快速螺杆虎钳(开口)

50mm(W)*30mm(H)

快速夹具组

易碎型

50*28mm(W*D)

泪珠型夹具

Ø25mm

不规则型夹具

40*25*40mm(W*D*H)









【钻石刀片】

电铸烧结:单层磨粒,磨粒突出两大;切削能力强,但磨耗较大。

料号

尺寸

外径x内径x(mm)

包装(/)

玻璃,陶瓷,宝石,石绵,合金,橡胶

HW21110607

5”

Ø125xØ12.7x1.0

1

HW21110808

6”

Ø150xØ25.4x1.2

1

HW21111008

7”

Ø175xØ25.4x1.2

1

HW21111208H

8”

Ø200xØ25.4x1.2

1



金属烧结:磨粒及耐磨耗度最佳,加工形状保护性以及寿命最优。

料号

尺寸

外径x内径x(mm)

包裝(/)

水泥、非金属材料、合金、电子材料

HW21120502L

4”

Ø100xØ12.7x0.5

1

HW21120602L

5”

Ø125xØ12.7x0.5

1

HW21120702L

6”

Ø150xØ12.7x0.5

1

HW21121003L

7”

Ø175xØ25.4x0.6

1

HW21121207L

8”

Ø200xØ25.4x1.0

1



树脂烧结:具弹性之刀具,可以减少工件加工时的破坏力。

料号

尺寸

外径x内径x(mm)

包装(/)

石英,玻璃,非铁金属,陶瓷,矽晶圆

HW21130502L

4”

Ø100xØ12.7x0.5

1

HW21130602L

5”

Ø125xØ12.7x0.5

1

HW21130702L

6”

Ø150xØ12.7x0.5

1

HW21131003L

7”

Ø175xØ25.4x0.6

1



【CBN切割片】

电铸烧结

料号

尺寸

外径x內径x(mm)

包装(/)

高速钢,合金钢,工具钢,不锈钢,磁性材料

HW21210607L

5”

Ø125xØ12.7x1.0

1

HW21210808L

6”

Ø150xØ25.4x1.2

1

HW21211008L

7”

Ø175xØ25.4x1.2

1



金属烧结

料号

尺寸

外径x內径x(mm)

包装(/)

高速钢,合金钢,工具钢,不锈钢,磁性材料

HW21220602L

5”

Ø125xØ12.7x0.5

1

HW21220702L

6”

Ø150xØ12.7x0.5

1

HW21221003L

7”

Ø175xØ25.4x0.6

1



树枝烧结

料号

尺寸

外径x內径x(mm)

包装(/)

硬钢,铁系烧结金属,轴承,硬质合金,铸铁

HW21230602L

5”

Ø125xØ12.7x0.5

1

HW21230702L

6”

Ø150xØ12.7x0.5

1

HW21231005L

7”

Ø175xØ25.4x0.8

1



【切削液】

料号

切削液

S01003

油性-透明(紅色瓶盖)

20L

S01004

油性-透明(紅色瓶盖

)

1L



【金相前处理专用工作桌】

型号

TF01

TF02

尺寸(长*宽*高)

1000*800*700 mm

1200*1000*700 mm



【技术数据】

规格

CLM50

切割行程

200 mm

进给速度

手动

0.01~5 mm/sec

自动

0.01~5 mm/sec

升降行程

50 mm↑↓

切割马力

1500W

切割容量(空间)

φ50 mm

切割砂轮(外径x孔径)

φ3"~ φ8" (φ12.7 or φ25.4)

砂轮垫片外径

φ40 & φ60 & φ80

切割模式

进给自动切割,切割完成后会自动复归

过载保护

过载自动减速

主轴转速

500~5000 RPM

水箱容量

外置:50L

机台尺寸

WxDxH (mm)

850x850x600 mm

机台重量 Kg

166 Kg

(我方保留规格变更权利,若有变动恕不另行通知。)
