高温维氏硬度计

　　HTL-X7 高温维氏硬度计

　　HTL-X7 高温维氏硬度计

　　HTL-X7 HIGH-TEMPERATURE VICKERS HARDNESS TESTER

　　温度达1200℃（可定制高达1500℃）隔氧环境下，材料试样的维氏硬度测试

产品概述

该设备用来测定试样从常温到高温隔氧环境下的维氏硬度值，用来测试金属材料、合金材料，陶瓷，其它新型材料等在高温下的硬度特性。测试特定温度条件下不同材料维氏硬度。

设备采用全自动电子闭环加载方式，对高温炉内的试样进行自动加载，打出维氏压痕，硬度计整体采用高刚性设计，整个机架在测试过程无变形误差，压头与载荷传感器直接连接，采用同轴加载技术，载荷精度高。高精密的工业相机对压痕进行数据的确认，分析，读出维氏硬度值。

高温炉体独特设计的炉膛结构，升温快，保温效果好，样品受热均匀。通过程序控温，可迅速达到1200℃。（可根据客户需求定制到1500℃），炉门侧开方式，可方便放置试样，取出试样。

整个测试过程保持在隔氧环境下，有效保证试样材料无氧化变性。

• 维氏硬度测试方法，载荷电子闭环控制，自动转塔，一次可完成多点硬度测试；




• 自动压痕打压，自动/手动压痕测试，带图像分析；




• 炉温可达1200℃（可定制化炉温达1500℃），样品尺寸：Φ10 X 5 (mm)（其它尺寸可定制）；


• 高效的气氛/真空保护箱，自动化纯密闭抗氧化环境

使用范围

　　本设备设计仅限于以下方法的硬度测试：

　　Vickers ---- 维氏硬度测试

　　High Temperature Vickers ---- 高温维氏硬度测试

遵循标准

　　遵循ASTM E92, ISO 6507, GB/T 4340, JIS 7725等标准。

产品介绍

　　带图像分析的自动转塔维氏硬度计，具有先进电脑测量系统，物镜与压头通过自动转塔切换，自动/手动测量压痕并显示维氏硬度值，可换算出相对应的洛氏硬度值，该机直观性强，测量方便，减少了人为误差，提高测量精度，避免使用者的视觉疲劳。

　　采用自行研发设计的高温炉结构，炉膛采用特殊耐火材料加工而成，整体式设计能承受更大的载荷力，炉口，炉门及保温材料为轻型材料，专为硬度测试而设计的炉膛结构，升温快，保温效果好，样品受热均匀。通过程序控温，可迅速达到1200℃。

　　
采用一套高性能、高品质的自动纯化工作环境的密闭循环工作系统给硬度测试提供抗氧化环境，提供可以满足您特定要求应用的氛围环境，通过惰性气体环境来隔绝氧气，气氛由外置循环风机通过出口灰尘过滤装置，溶剂过滤装置，净化，循环风机，入口灰尘过滤装置，等构成一个闭环循环，进行循环净化，使箱体内水氧含量保持在1PPM以下。循环净化方式，可以保证惰性气体不需要转换，方便，节约气源。采用大小过渡舱结构，手动和自动模式可选。

1. 主要结构

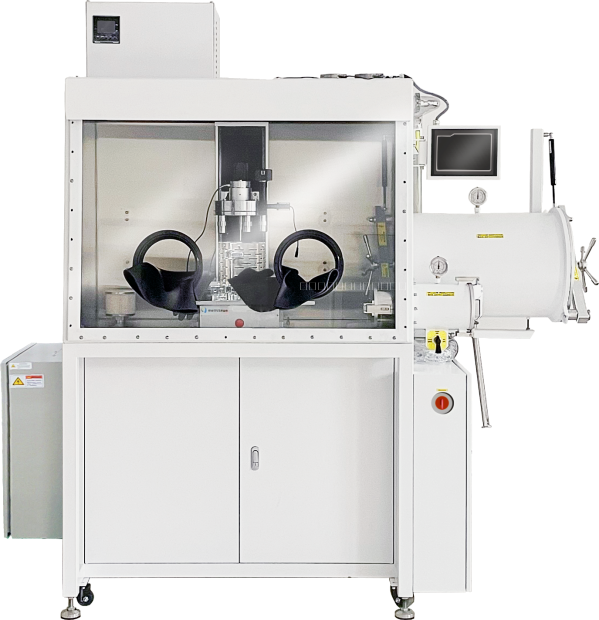

1. 整体主机

　　该系统包含三个模块：①维氏压痕及硬度测量模块；

　　②高温环境模块；

　　③惰性气体环境模块。

维氏压痕及硬度测量模块

　　● 维氏硬度计主机的测试及设置皆由本系统控制操作。

　　● 本系统由软件光盘（内有安装程序、说明书文档等）和加密狗组成。

　　● 本系统可在 WINDOWS 10,11 等操作系统下运行。

　　◆ 注意：屏幕分辨率需为1920*1080。

高温环境模块

       专为硬度测试研发的高温炉，人性化侧开门式结构，炉体保温性能好，耐用，发热效率高，受热均匀，控温精度高，操作简便，多重防护设计，安全可靠。

       高温炉：定制化温度高达1200℃高温炉，与硬度计联动，通过X台行程实现压头与物镜工位的转换，可以实现多点测试。

       加热环境：根据需求设定好目标温度，高温炉迅速加热到达该温度环境，试样受热均匀后可开始硬度测试。

　　可定制温度范围最高1500℃，精度控制1℃，样品尺寸Φ10 X 5mm，如有需求也可定制。

　　可编程仪表面板

惰性气体环境模块

　　该系统由外置触屏菜单独立控制，采用一套高性能、高品质的自动吸收水、氧分子，纯化工作环境的密闭循环氛围箱，给硬度测试提供抗氧化环境，提供可以满足您特定要求应用的1ppm的O₂和H₂O惰性的氛围环境。

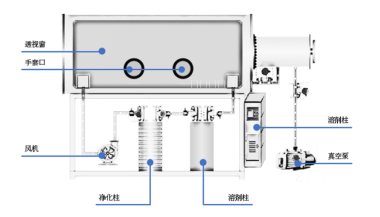

　　箱体内的气氛在外置循环风机的作用下经出口灰尘过滤器、溶剂过滤系统、净化柱、循环风机、入口灰尘过滤器后再进入箱体内，形成闭环循环回路，进行不断的循环净化，使箱体内水氧含量保持在 1PPM 以下。

　　因采用循环净化方式，所以箱体内气体无需置换，方便且节省气源，净化材料可再生重复利用，使用寿命长。
